전기 모터는 점점 유비쿼터스가되고 있습니다. EVS와 같은 신흥 응용 프로그램의 수요는 폭발적입니다. 일부 예측에 따르면 시장 가치는 2027 년까지 1,300 억 달러에서 1,130 억 달러로 증가 할 것입니다.
그러나 모든 모터를 만들려면 브러시리스 DC 전기 모터 (BLDC) 와인딩 머신이 필요합니다. 그러나 정확히 무엇입니까?
당신은 알아 내려고합니다. 이 기사는 BLDC 와인딩 머신의 어떤 것인지, 구조에 대한 간단한 개요, 사용 가능한 모터 와인딩 머신 유형 및 BLDC 모터를 일반적으로 사용하는 일부 산업에 대해 설명합니다.와인딩 머신.
이름에서 알 수 있듯이 BLDC 모터 와인딩 머신은 브러시리스 DC 모터의 코일을 감싸는 장비입니다. 기계는 스풀, 와이어 절단기, 자동 로딩 및 언로드 및 기계식 암을 사용하여 신뢰할 수있는 회전 자기장을 설정하기 위해 입증 된 구성으로 배터리 로터 또는 스테이터에 코일을 전달합니다.
항공기의 랜딩 기어를 낮추거나 높이는 등의 날개 플랩 및 온보드 기계 운영을위한 모터가 필요한 항공 우주 회사
전기 자동차 및 하이브리드 전기 자동차를위한 모터가 필요한 자동차 회사
식기 세척기, 세탁기 및 건조기에 사용하기위한 소비자 기기 제조업체
BLDC 모터 와인딩 머신의 장점은 상당합니다. 주요 이점은 자동화입니다. 전기 모터 제조업체는 전기 모터의 코일에 필요한 노동을 줄일 수 있습니다.
BLDC 기계도 더 정확합니다. 장치는 코일을 예측 가능한 공차로 감싸서 사양 내에 남아 있는지 확인합니다.
마지막으로 BLDC 와인딩 머신은 더 많은 부피 생산을 가능하게합니다. 제조업체는 다양한 응용 분야에 필요한 방대한 양의 모터를 생산할 수 있습니다.
BLDC 모터 와인딩 머신의 중요한 구조 및 구성 요소에 대한 개요.
BLDC 모터 와인딩 머신에는 기능을 수행 할 수있는 여러 구성 요소가 포함되어 있습니다. 프레임은 전체 장치를 지원하는 외부 섀시입니다. 거의 항상 단단한 금속으로 만들어져 작동 중에 안정성을 보장합니다.
고정자 와인딩 스테이션은 와이어 코일을 모터의 고정 된 부분 (고정자)이라고하는 장치입니다. 일반적으로 와이어 용 스풀 홀더, 적절한 증착 및 고성능 와인딩 헤드를 보장하기위한 장력 메커니즘을 포함하여 여러 하위 구성 요소가 포함됩니다.
로터 와인딩 스테이션은 모터의 움직이는 부분에 코일을 와인딩 할 책임이 있습니다. 와이어 디스펜스 시스템에 연결됩니다. 스풀 홀더, 장력 제어 메커니즘 및 연속 코일 응용 프로그램을 모터 장치에 허용하는 와이어 안내서 모음. 와이어 커터와 터미네이터는 기계가 원하는 수의 코일을 모터에 전달하면 와이어를 절단합니다.
많은 유닛에는 추가 엑스트라가 제공되어 집중적 인 생산 응용 프로그램에보다 효율적이거나 적합합니다. 예를 들어, 일부 모델에는 제어 패널이있어 기술자가 권선의 속도와 장력을 제어하는 매개 변수를 설정할 수 있습니다. 많은 사람들은 또한 근로자를 안전하게 유지하기 위해 정지 버튼 및 와이어 가드와 같은 비상 안전 기능을 가지고 있습니다. 소프트웨어 제어는 일부 기계의 옵션으로 제조업체가 와인딩 패턴과 와이어 구성을 전환 할 수 있습니다.
BLDC 와인딩 머신에는 유사한 구성 요소가 포함되어 있지만 로터 구성은 생성 된 모터 유형에 따라 다릅니다.

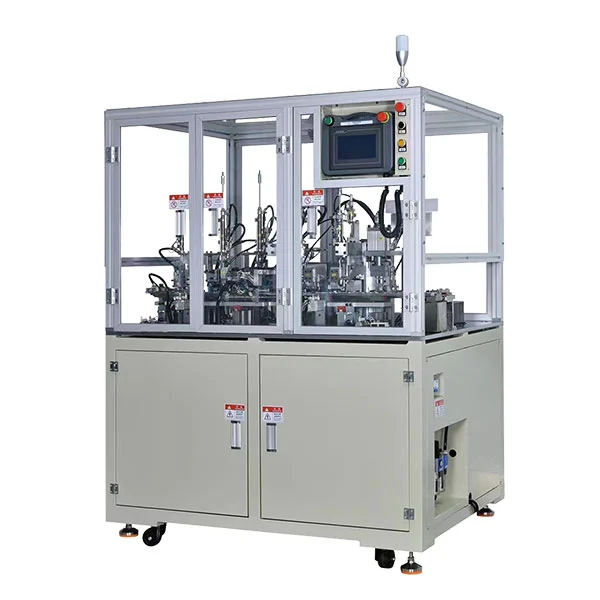

내부 로터 BLDC 와인딩 머신
내부 로터 BLDC 와인딩 머신 로터를 고정자 안에 넣습니다. 그런 다음 기계는 내부 로터 주위에 와이어를 감습니다.
외부 로터 BLDC 와인딩 머신
외부 로터 BLDC 와인딩 머신 고정자 외부의 로터 주위에 바람 코일. 이들 기계의 대부분에는 고속으로 외부 구조 주위의 바람 코일을 도와주는 로터리 부품이 있습니다.
축 플럭스 BLDC 모터 와인딩 머신
축 플럭스 BLDC 모터 와인딩 머신 회전 축이 자기 플럭스 방향과 평행 한 모터를 만듭니다. 이 모터는 선형 운동을 사용하는 특수 유형의 와인딩 프로세스가 필요합니다.
방사형 플럭스 BLDC 모터 와인딩 머신
방사형 플럭스 BLDC 권선 기계는 생성 된 모터의 자기 플럭스가 장치의 중심에서 외부 모서리로 나오는 모터를 생성합니다. 이들은 겹치는 것을 피하기 위해 운동 치아 주위의 분수 슬롯 농축 권선의 코일을 감싸는 와인딩 머신이 필요합니다.
로터 BLDC 모터와인딩 머신

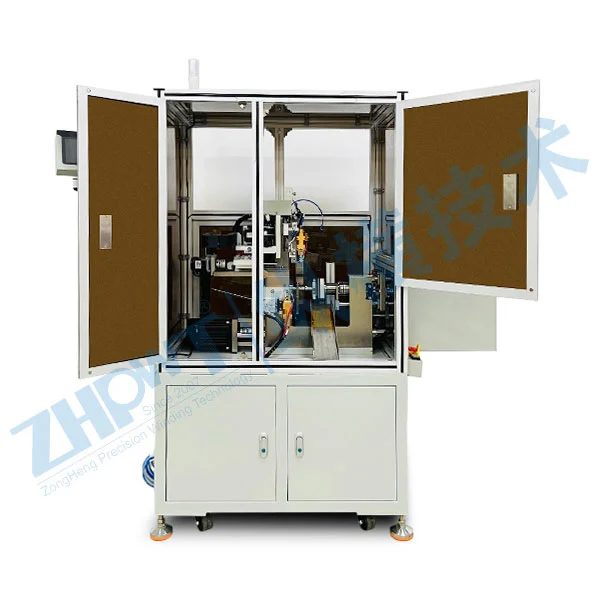

또 다른 변형은 중공 로터 BLDC 모터 와인딩 머신입니다. 이 기계는 중공 스타일의 모터 내부에 들어가는 바람 코일입니다. 많은 디자인은 단순히 나중에 모터 본체에 삽입하기 위해 와이어를 사전 용사합니다.
BLDC 모터 와인딩 머신의 작동 원리 소개
BLDC 모터 와인딩 머신의 본질은 브러시리스 전기 모터의 고정자 또는 로터에 일련의 금속 코일을 감는 다소 어려운 과정을 자동화하는 것이 포함됩니다. 목표는 제조를 간소화하고 건설 노동을 줄이는 것입니다. 와인딩 머신은 제조업체 사양을 충족시키기 위해 효율적이고 일관되게 작동해야합니다.
1 단계 : 설정
모터 와인딩 프로세스는 기술자가 소프트웨어 또는 인터페이스 패널을 사용하여 기계를 설정하거나 보정하는 것으로 시작합니다. 이 개별은 와인딩 수, 와인딩 프로그램 및 속도와 같은 필요한 매개 변수에 펀치를합니다.
2 단계 : 와인딩
다음 단계는 와이어를 감는 것입니다. 대부분의 기계는 스풀에서 일련의 롤러를 사용하여 금속의 움직임을 똑바로 지시하고 지시합니다. 기계에는 텐션 장치가 내장되어 있습니다. 이는 와이어가 대상 로터 또는 고정자에서 멀어 지도록하지 않으며 코일을 균일하고 직선적으로 유지하여 완성 된 모터에서 끊임없는 자기장을 보장합니다.
3 단계 : 와인딩 헤드가 움직입니다
마지막 단계는 와인딩 헤드의 움직임입니다. 이 헤드의 모양과 속도는 브러시리스 DC 모터의 로터 유형에 따라 다릅니다. 일반적으로 헤드는 사전 보석 된 움직임을 사용하여 와이어를 올바른 위치로 안내하는 강력한 암입니다.
